Vetturi tal-Minjieri Sistema Awtomatika tat-Trażżin tan-Nar
Sfond:
Il-kompartimenti tal-magni tat-tagħmir tal-makkinarju tal-minjieri għandhom aktar tendenza li jieħdu n-nar minn kompartimenti oħra minħabba dan li ġej: short circuit, magna
xedd, uċuħ sħan, durabilità mnaqqsa ta 'materjali, użu ta' plastiks, inkapsulament tal-magna, żejt, u debris. Mhuwiex
sorprendenti li aktar minn 70 fil-mija tan-nirien tal-vetturi kollha jseħħu fil-kompartiment tal-magna. Peress li t-tagħmir tal-makkinarju tal-minjieri jintuża għall-industrija, il-protezzjoni min-nar tat-tagħmir tal-makkinarju tal-minjieri għandha tkun l-ogħla prijorità ta 'kull operatur jew manifattur tat-tagħmir tal-makkinarju tal-minjieri.
1. DESKRIZZJONI TAL-PRODOTT

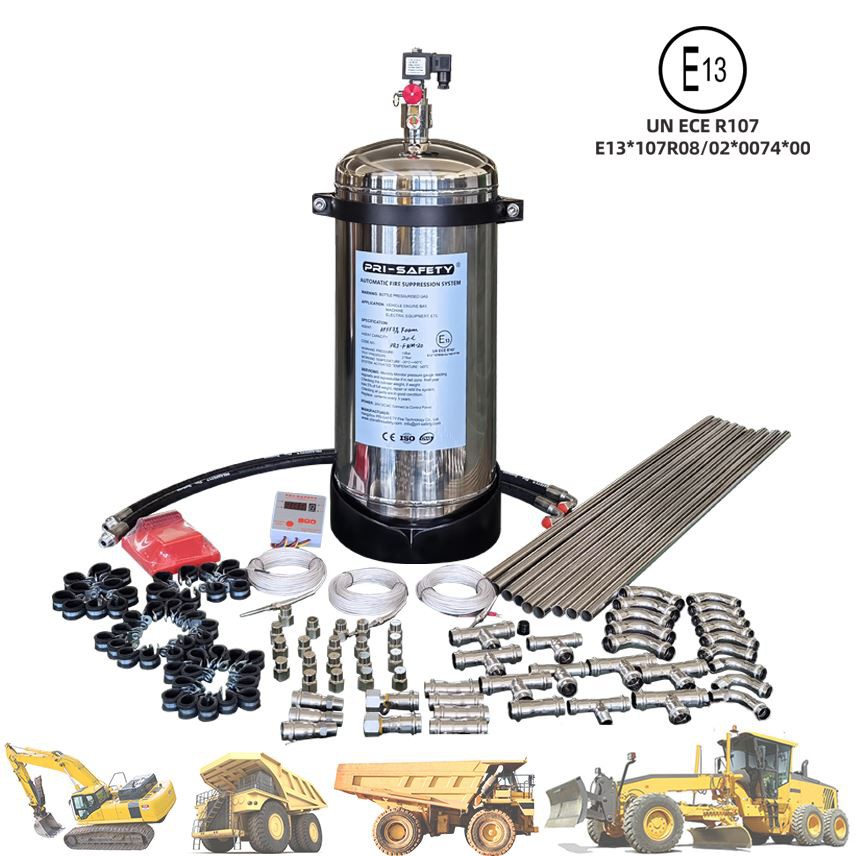

Is-sistema awtomatika tan-nar tal-makkinarju tal-minjieri tikkonsisti f'ċilindru tat-tank, valv tas-solenojd b'gauge tal-pressjoni, tubu ta 'skariku, allarm tan-nar, pannell tal-kontroll u korda ta' skoperta termali.
It-tank jista 'jimtelaIlma, AFFF3 fil-mija Fowm, FM200, jew aġent tat-Trab Niexef, u hija mimlija b'ammont xieraq ta 'nitroġenu tal-gass tas-sewqan.
Is-sistemi b'aġent differenti huma b'tubu ta 'skariku u żennuni differenti.
1). Karatteristiċi tal-Prodott.
* Sejbien veloċi u effiċjenza għolja
* Rikarikabbli
* Adattat għal ambjenti ħarxa
* Ħfief, mhux ta 'piż għat-tagħmir
* Installazzjoni u manutenzjoni sempliċi
* Adattat għal magna tal-minjieri heavy duty
* Il-pannell tal-kontroll juri temperatura f'ħin reali
* Disponibbli f'ħafna aġenti: fowm, novec1230, ċpar ta 'l-ilma, trab niexef, FM200, eċċ
2). Speċifikazzjoni tal-Prodott.
| KAPAĊITÀ | 6L, 9L, 12L, 18L, 20L, 25L, 50L-FOAM (18L għal Kamra tal-Magni 4CBM) 6kg, 9kg, 12kg, 18kg, 25kg, 50kg ---Trab Niexef (9kg għal Kamra tal-Magni 4CBM) |
| ħajta ta ' l-għonq taċ-ċilindru | M30*1.5 |
| MATERJAL | Azzar aħmar pittura Jew Stainless Steel 304 |
| ħajta tal-valv | M30*1.5 |
| TEMPERATURA TA' ATTIVAZZJONI | 140ºC |
| TEMPERATURA TAS-SERVIZZ | -30ºC ~ flimkien ma' 60ºC |
| PRESSJONI TA' XOGĦOL | 14Bar |
| PRESSJONI TAT-TEST | 27Bar |
| PAJP TA' SKARĠ | Dia.16mm, Stainless Steel |
| ĦIN TA' ATTIVAZZJONI | <> |
2. DETTALJI TAL-PRODOTT
1). Prinċipju Attivat tal-Prodott
Ġewwa l-valv Pnewmatiku hemm pistun, jaqsam il-kavità tal-valv għal 2 partijiet. Il-kavità ta 'fuq qabbad mat-tubu ta' skoperta, il-kavità t'isfel qabbad mal-flixkun. Il-pressjoni tan-naħa 2 tal-pistun hija l-istess. Matul in-nar, Ladarba t-tubu ta 'skoperta skopra n-nar u faqqa' toqba waħda biex jirrilaxxa l-pressjoni. Imbagħad il-pressjoni ta '2 naħa tal-pistun jiġri differenti, il-pistun kien imċaqlaq għal fuq, u l-port tal-ħruġ tal-valv infetaħ, u l-aġent kien skarikat mill-pajp u żennuni. Fl-istess ħin, is-swiċċ tal-pressjoni jibgħat finali għall-allarm tan-nar, l-allarm tan-nar ġie attivat. Fuq il-pannell tal-kontroll, hemm buttuna manwali u buttuna tat-test, buttuna reset. F'emerġenza L-imbuttar tal-buttuna manwali tista 'tattiva wkoll is-sistema tan-nar.
2). Tpinġija għal referenza
3. DIJAGRAMMA TA ' SISTEMI R107 GĦALL-MUDELL TA' TUBU TA 'KISTRAZZJONI
Pass 1:
It-Tubu ta' Sejbien jinqata' fit-toqba meta t-temperatura tilħaq l-140ºC, u tirrilaxxa l-pressjoni mit-toqba. (Jew timbotta l-buttuna manwali
ta 'tubu ta' skoperta, pressjoni li toħroġ mill-buttuna manwali.)
It-tnaqqis fil-pressjoni li jirriżulta jikkawża li l-valv tar-ras jiġi attivat. Fl-istess ħin ġie attivat l-arlar tan-nar.
Il-valv infetaħ u l-aġent ġie skarikat permezz tat-tubi tal-iskarigu lejn iż-żennuni.
Aġent li jkopri ż-żona u jrażżan in-nar malajr u bir-reqqa.
Din is-sistema hija totalment awtomatika u hija totalment indipendenti mill-elettriku.
4. EŻEMPJU TA' INSTALLAZZJONI
5. APPLIKAZZJONIJIET
Mhux biss użat fiTagħmir tal-Makkinarju tal-Minjieri,
imma ankejistgħu jintużaw għall-Vetturi kollha tal-Minjieri:
САТ-773, САТ{-777,Trakk tal-minjieri Cat MT5300, D6 CAT Dozer, Caterpillar-992, Caterpillar-994,
KOMATSU DUMP TRUCK 785/465, Komatsu PC2000-8 Skavatur Idrawliku.
